国产精品夜间视频香蕉,激情影院内射美女

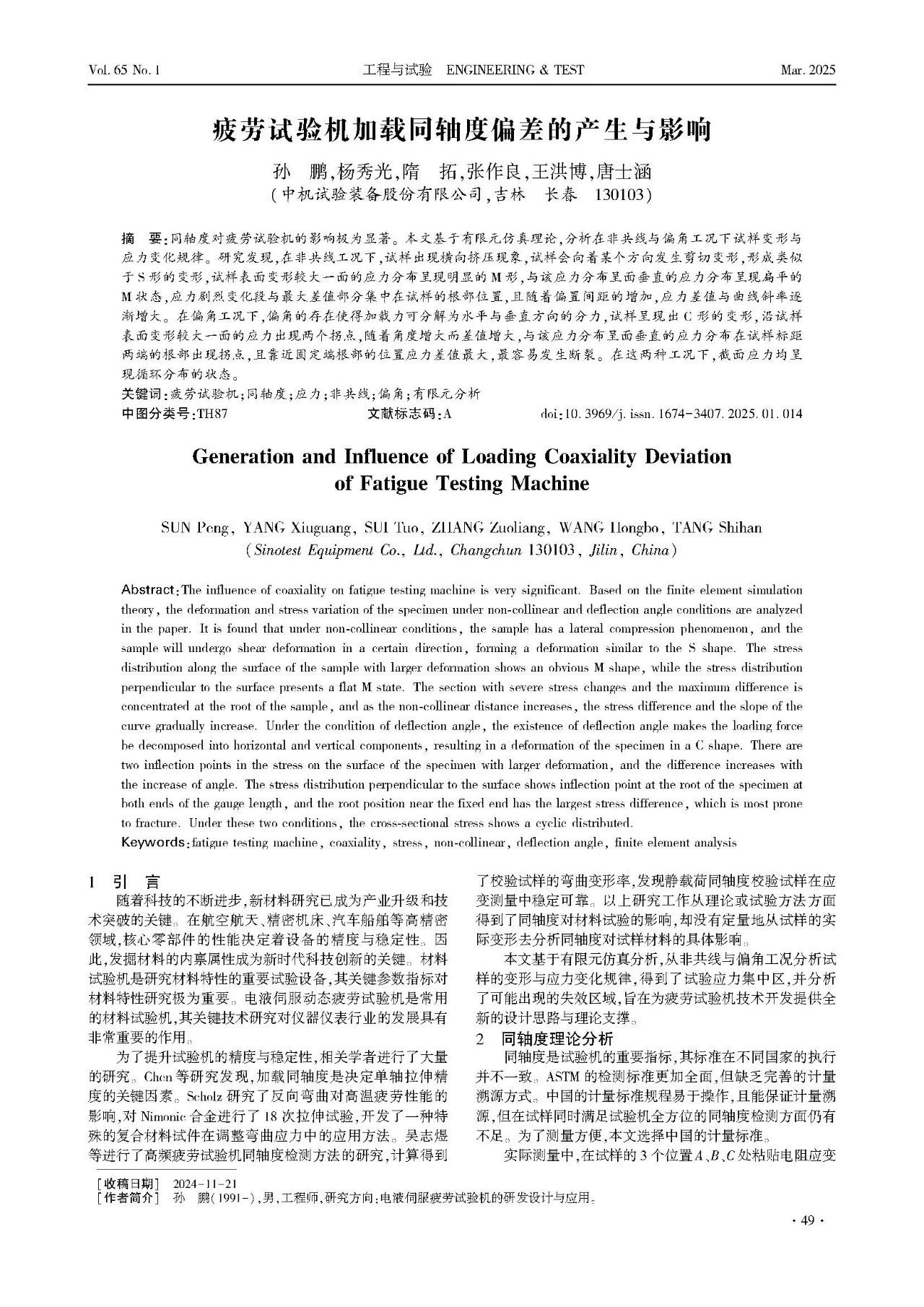

疲勞試驗(yàn)機(jī)加載同軸度偏差的產(chǎn)生與影響

來(lái)源：天氏庫(kù)力發(fā)布日期 2025-05-07 瀏覽：

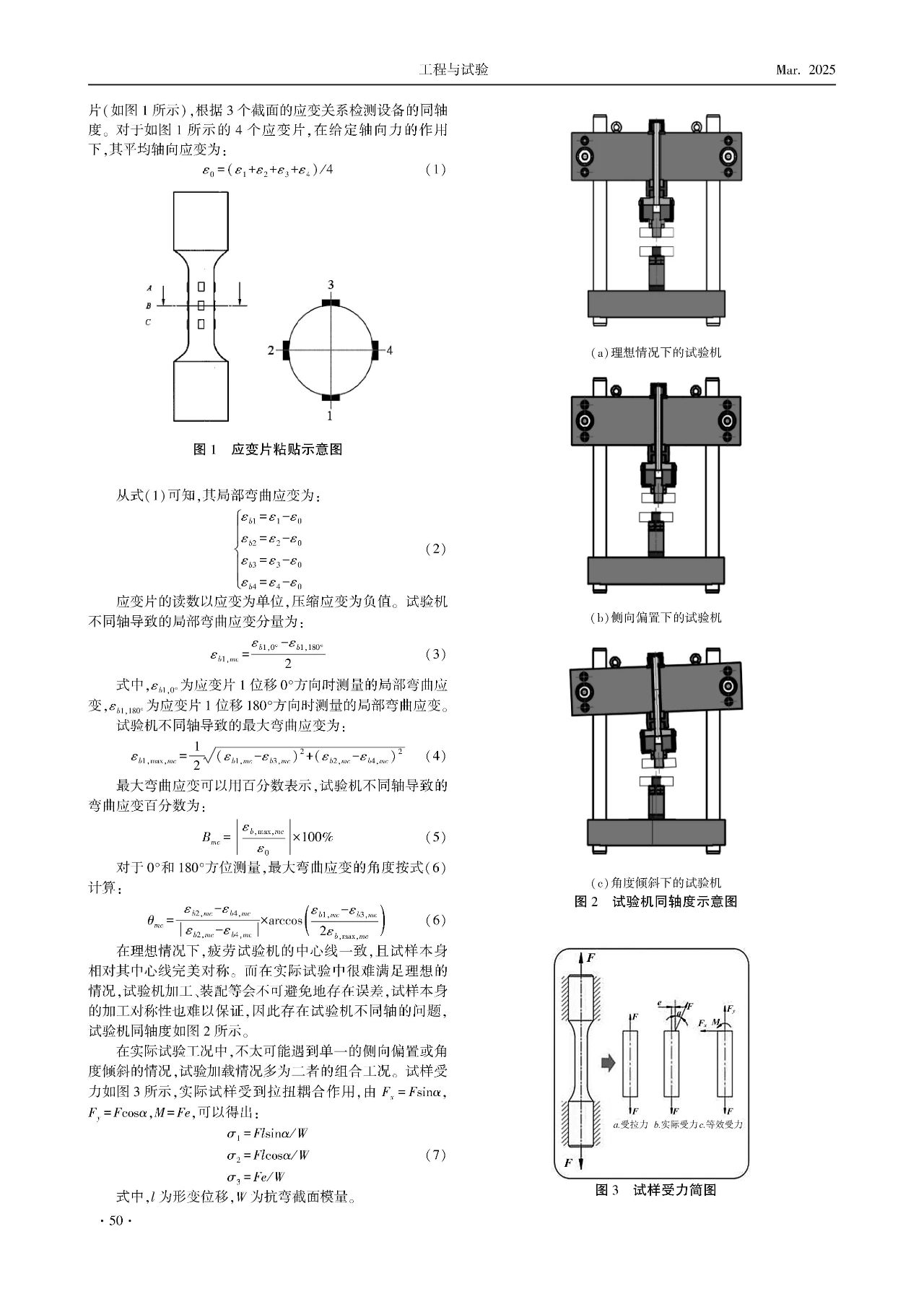

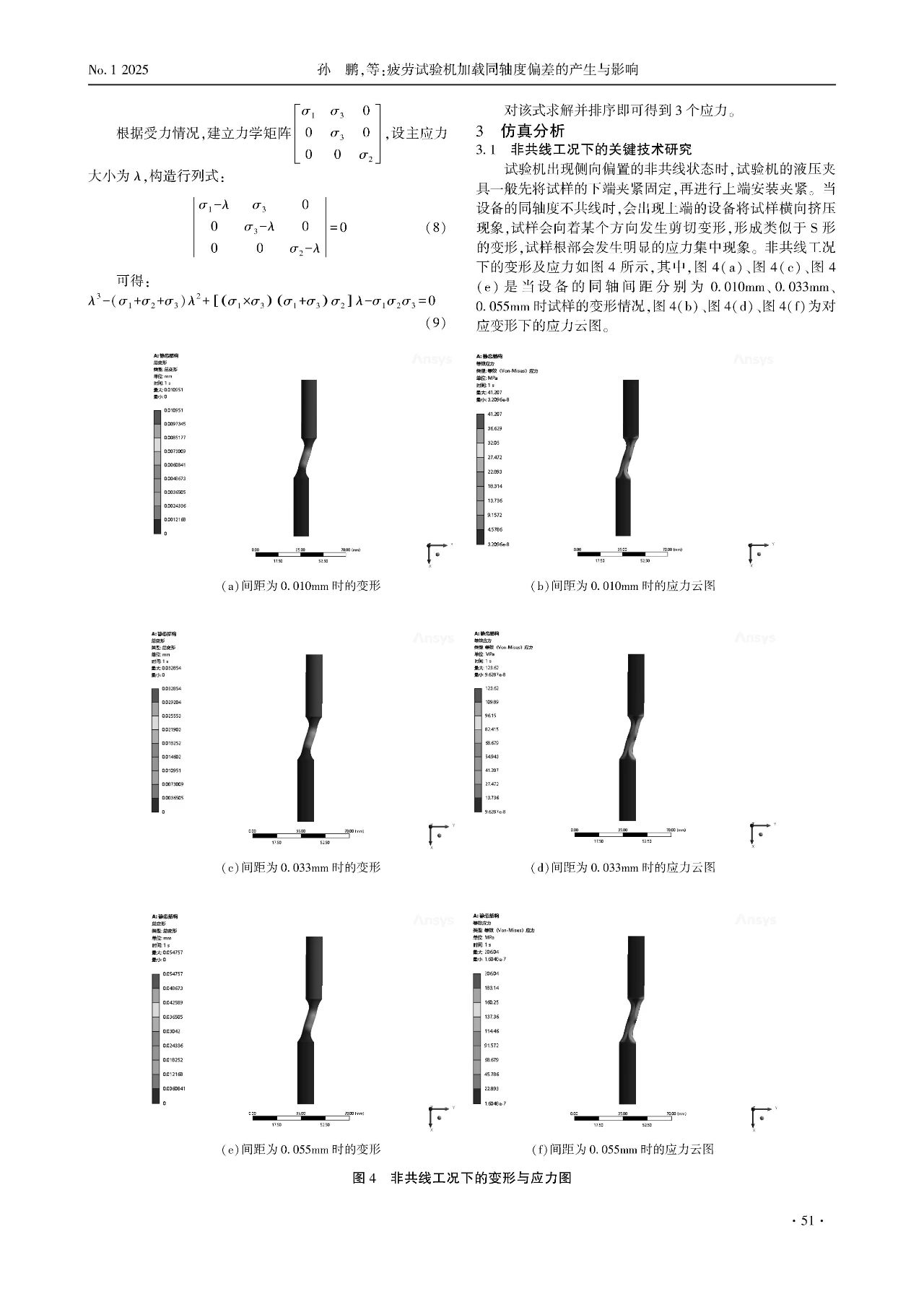

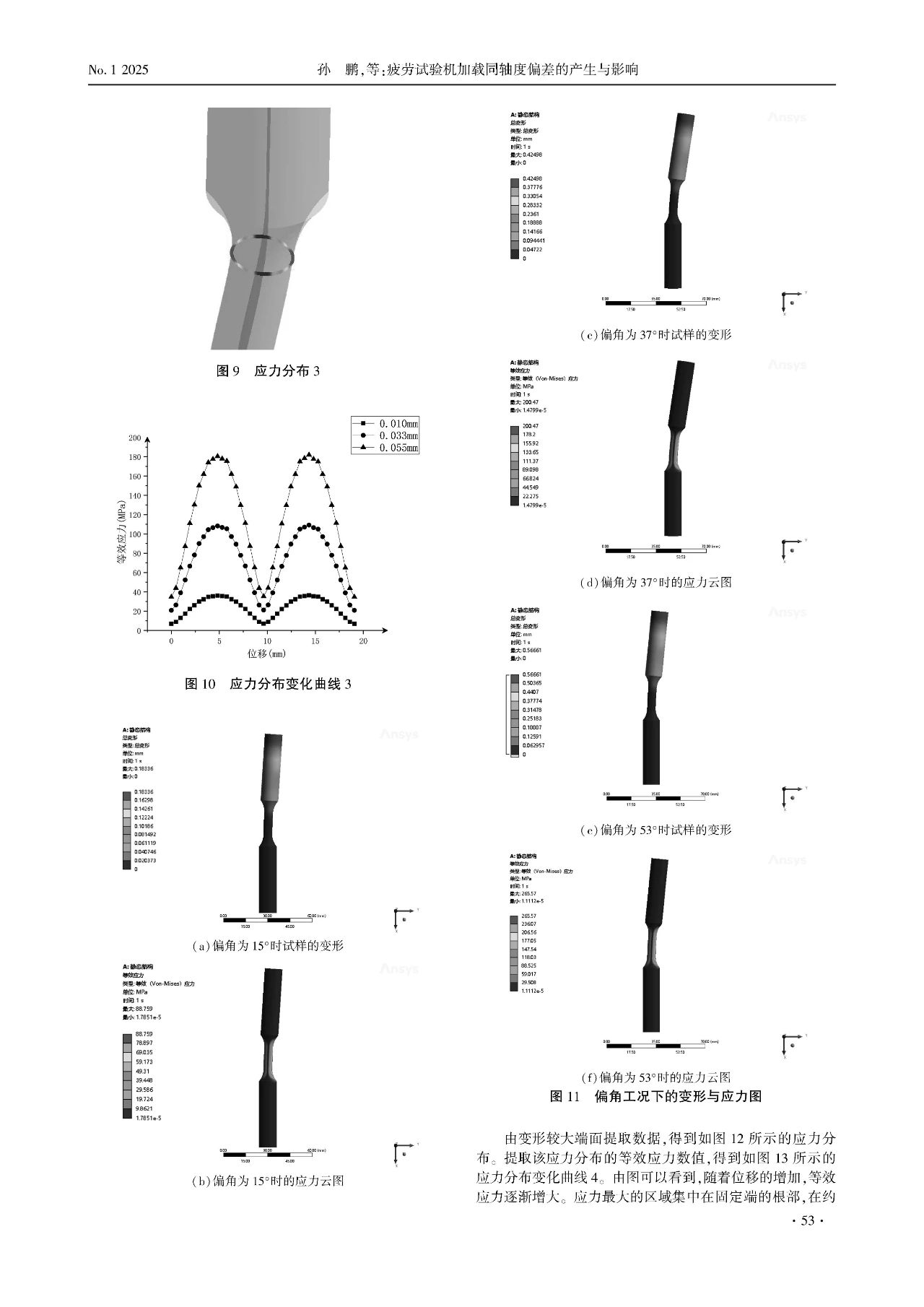

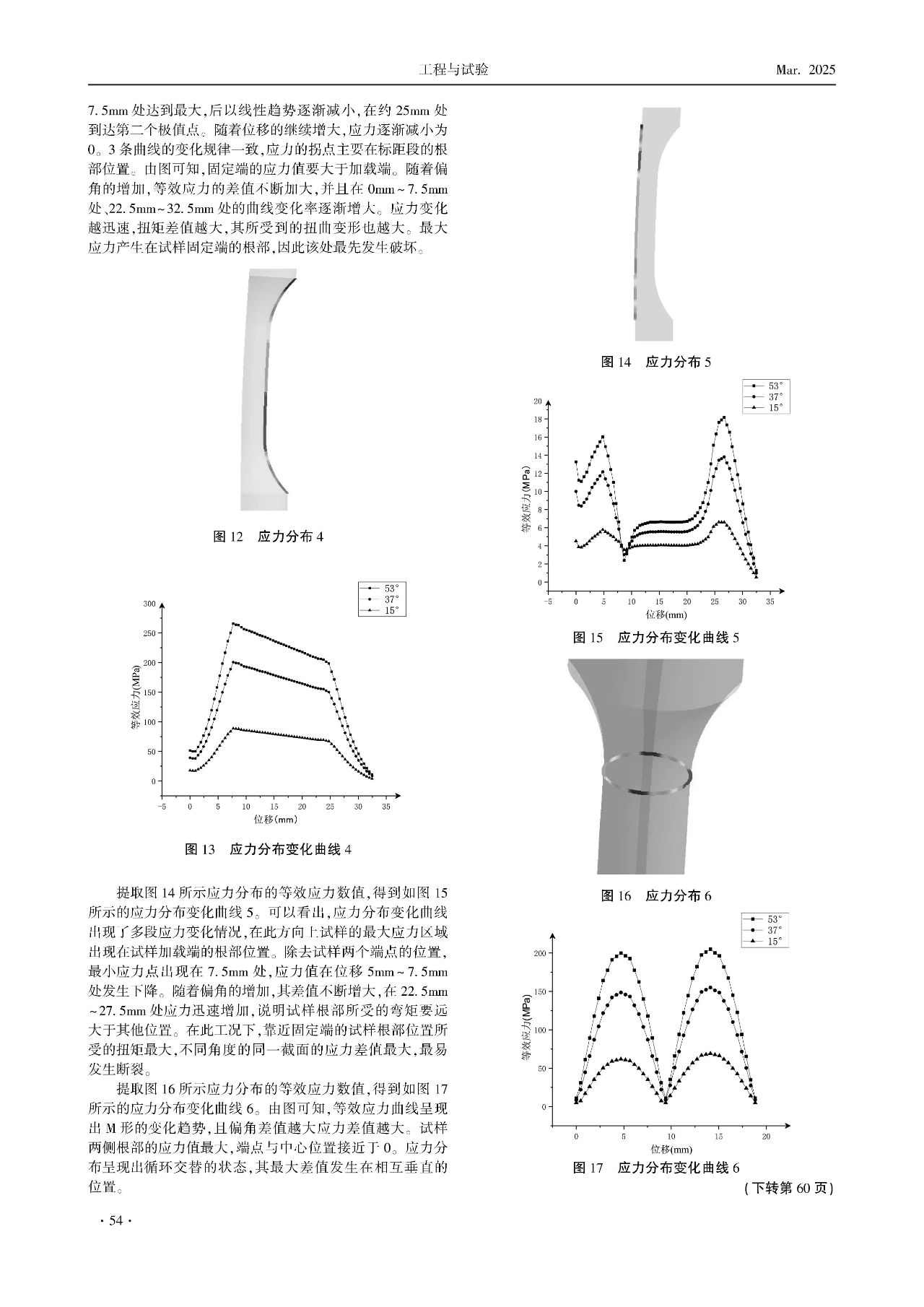

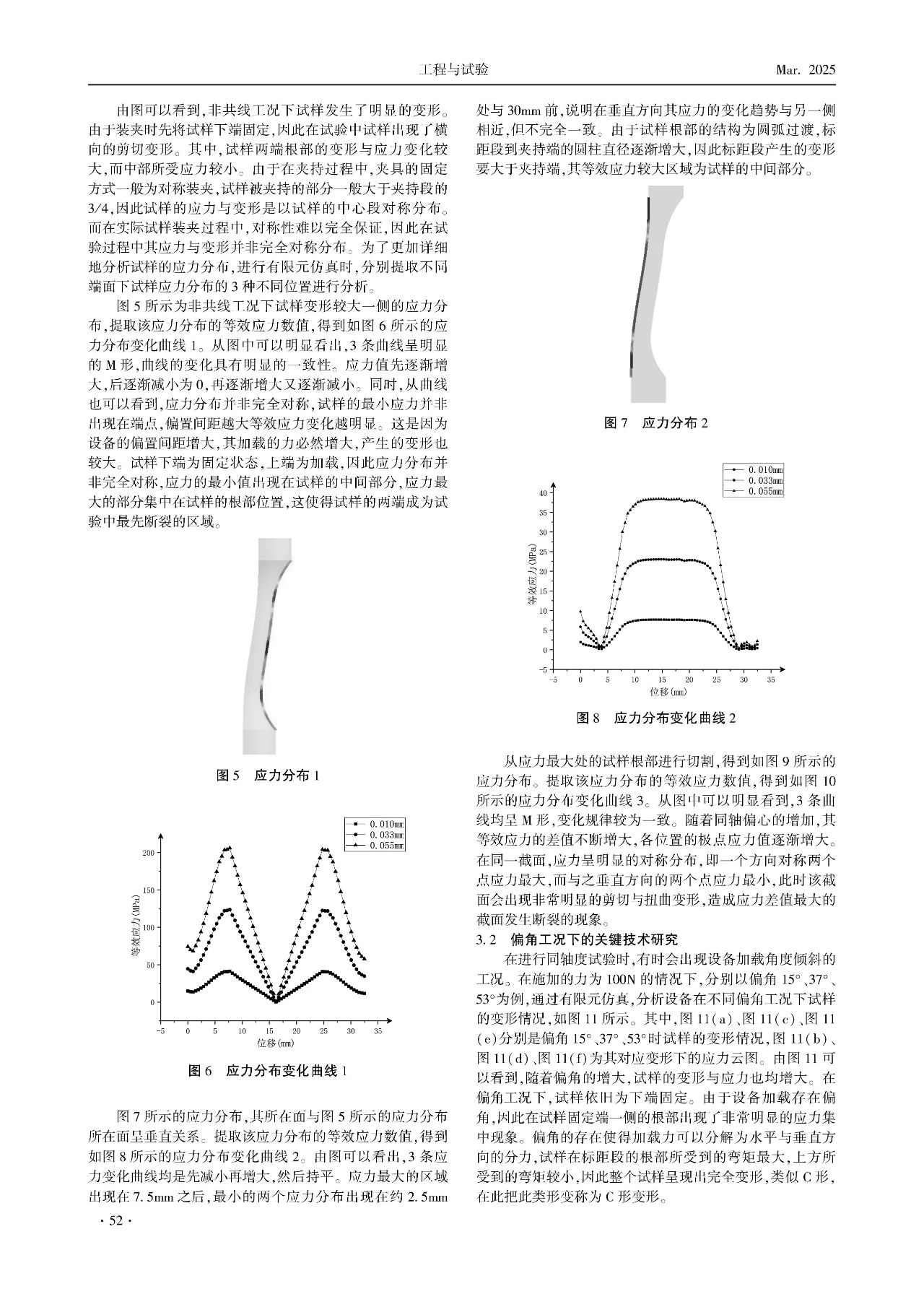

同軸度對(duì)疲勞試驗(yàn)機(jī)的影響極為顯著。本文基于有限元仿真理論，分析在非共線與偏角工況下試樣變形與應(yīng)力變化規(guī)律。研究發(fā)現(xiàn)，在非共線工況下，試樣出現(xiàn)橫向擠壓現(xiàn)象，試樣會(huì)向著某個(gè)方向發(fā)生剪切變形，形成類似于S形的變形，試樣表面變形較大一面的應(yīng)力分布呈現(xiàn)明顯的M形，與該應(yīng)力分布呈面垂直的應(yīng)力分布呈現(xiàn)扁平的M狀態(tài)，應(yīng)力劇烈變化段與最大差值部分集中在試樣的根部位置，且隨著偏置間距的增加，應(yīng)力差值與曲線斜率逐漸增大。在偏角工況下，偏角的存在使得加載力可分解為水平與垂直方向的分力，試樣呈現(xiàn)出C形的變形，沿試樣表面變形較大一面的應(yīng)力出現(xiàn)兩個(gè)拐點(diǎn)，隨著角度增大而差值增大，與該應(yīng)力分布呈面垂直的應(yīng)力分布在試樣標(biāo)距兩端的根部出現(xiàn)拐點(diǎn)，且靠近固定端根部的位置應(yīng)力差值最大，最容易發(fā)生斷裂。在這兩種工況下，截面應(yīng)力均呈現(xiàn)循環(huán)分布的狀態(tài)。
